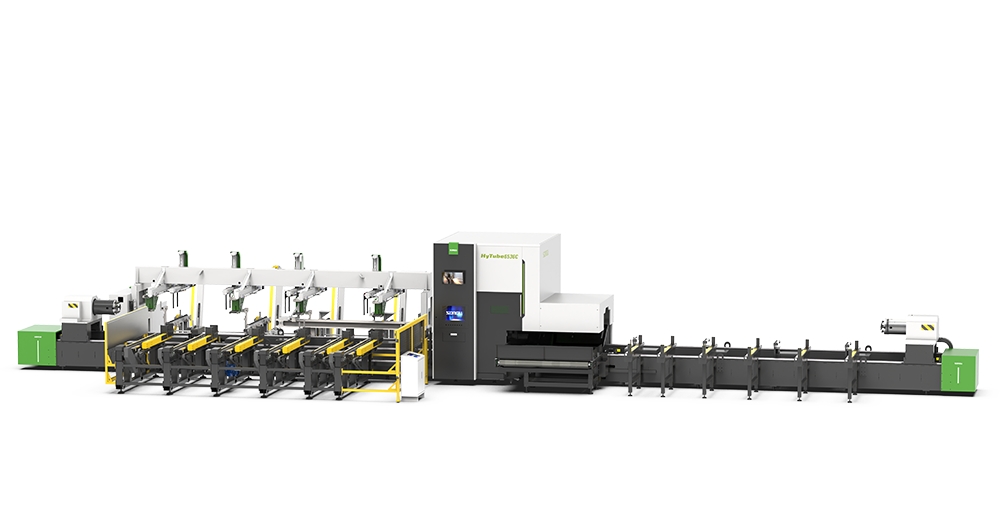

HyTube系列三卡盤光纖激光切管機
激光功率
3000-12000w
松谷激光科技HyTube系列三卡盤光纖激光切管機，三卡盤結構,雙切割工位，“零”尾料激光切管加工;具備多種切割工藝控制功能，應用于：槽鋼激光切割，方管激光切割。
- 產品優勢
- 視頻
- 詳細參數
- 工藝應用
產品優勢
集眾多功能于一身，為客戶創造更多價值
-
01
三卡盤結構，雙切割工位，接近零尾料激光切管加工；
-
02
采用氣動四爪總線控制自定心卡盤，配置多功能卡爪，可夾持各類截面管材；
-
03
專業管材切割編程軟件，支持角鋼、槽鋼、工字鋼及異形管材切割加工，能有效節省材料，提高切割效率；
-
04
采用電容式三維光纖激光切割頭，感應精度高、反應靈敏、性能最為穩定可靠，尖細割嘴部分有效避讓異形截面；
-
05
具備尖角、棱邊、轉角轉脈沖、多種切割工藝控制功能，保證切割尖角輪廓斷面質量和切割效率；
-
06
采用浮動式托管裝置，送管、旋轉過程始終穩固加持，避免管材下垂，確保切割品質高度一致性。
-
07
床身采用整體拼焊結構，退火去除內應力，配置進口直線滾珠導軌和 YYC 齒條，可伸縮風琴式防護罩，厚重穩固，長期使用無變形。
-
08
全自動整捆上料、成品卸料、分揀機構裝置（選配），無需人工干預，減少操作人員數量的同時提升加工效率。
詳細參數
優化創新，讓產品，更快，更穩定，更放心
| 型號 | HyTube 12036C | HyTube 6532C | HyTube 9532C |
|---|---|---|---|
| 激光功率(W) | 3000-6000w | 3000-6000w | 3000-6000w |
| 工作幅面 | φ20~φ360長12000mm | φ20~φ320長6500mm | φ20~φ320長9500mm |
| 外形尺寸 | 31700×3000×3000mm | 19500×3550×2600mm | 22250×3550×2600mm |
| 定位精度 | 0.05mm/m | 0.05mm/m | 0.05mm/m |
| 重復定位精度(mm/m) | 0.03mm/m | 0.03mm/m | 0.03mm/m |
| 最大聯動速度(m/min) | 100m/min | 100m/min | 100m/min |
| 最大定位加速度（G） | 1.0g | 1.0g | 1.0g |
| 卡盤最大承載能力(KG) | 1000KG | 400KG | 400KG |
| 管材直徑范圍 | Ф20≤園管≤Ф360，囗20≤方管≤囗360，矩形管≤350x250，槽鋼S36#，工字鋼≤36# | φ15≤圓管≤φ310,□15≤方管≤□220,矩形管≤250x150,槽鋼≤30#,工字鋼≤30# | φ15≤圓管≤φ310,□15≤方管≤□220,矩形管≤250x150,槽鋼≤30#,工字鋼≤30# |
| 上料長度 | 3000~6000mm | 3000~6000mm | 3000~6000mm |
| 整機重量(KG) | 19300KG | 12000KG | 13500KG |
